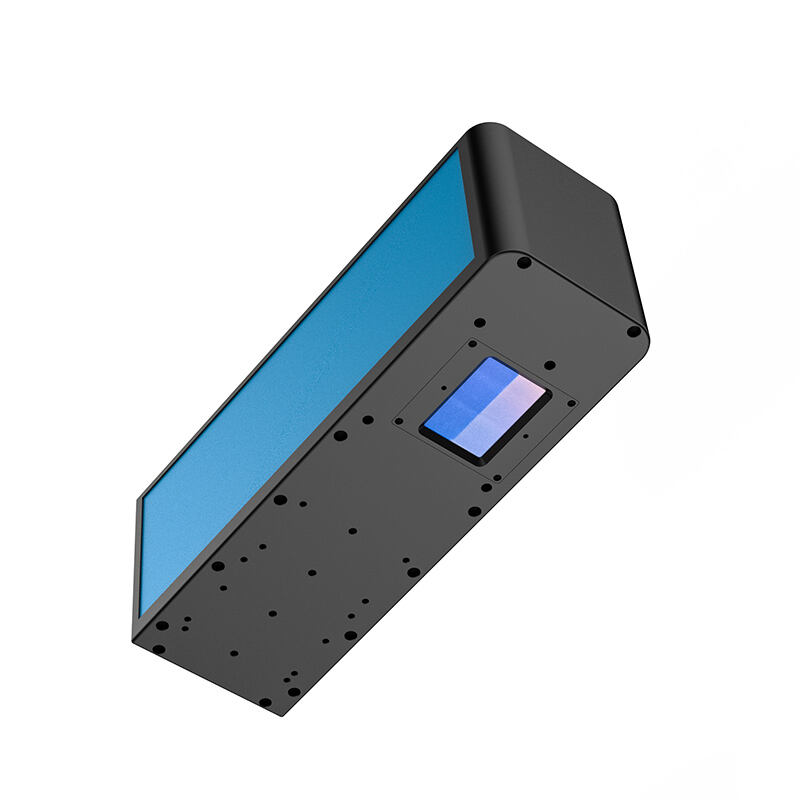

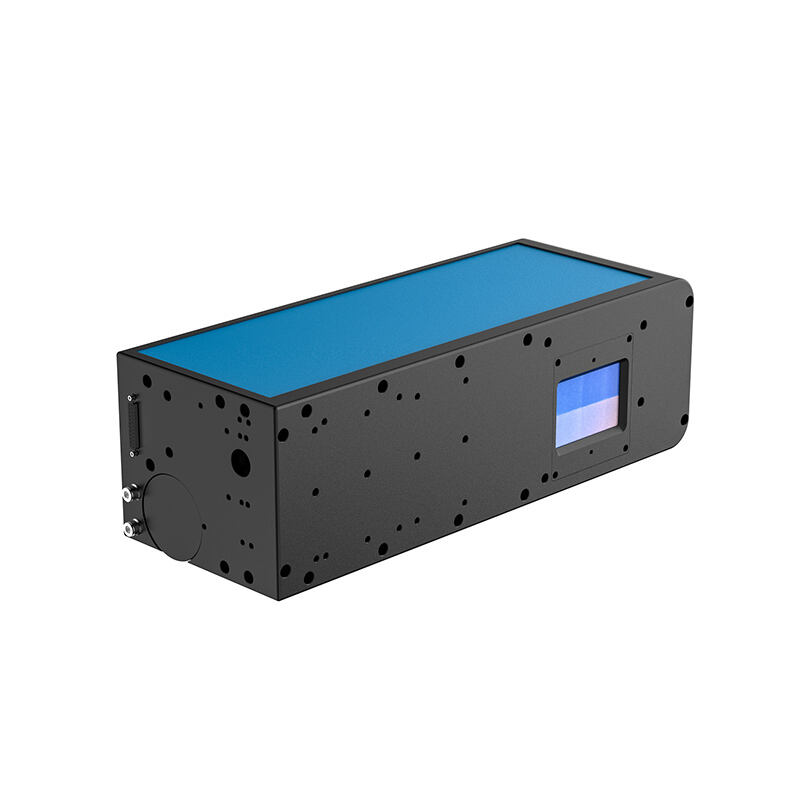

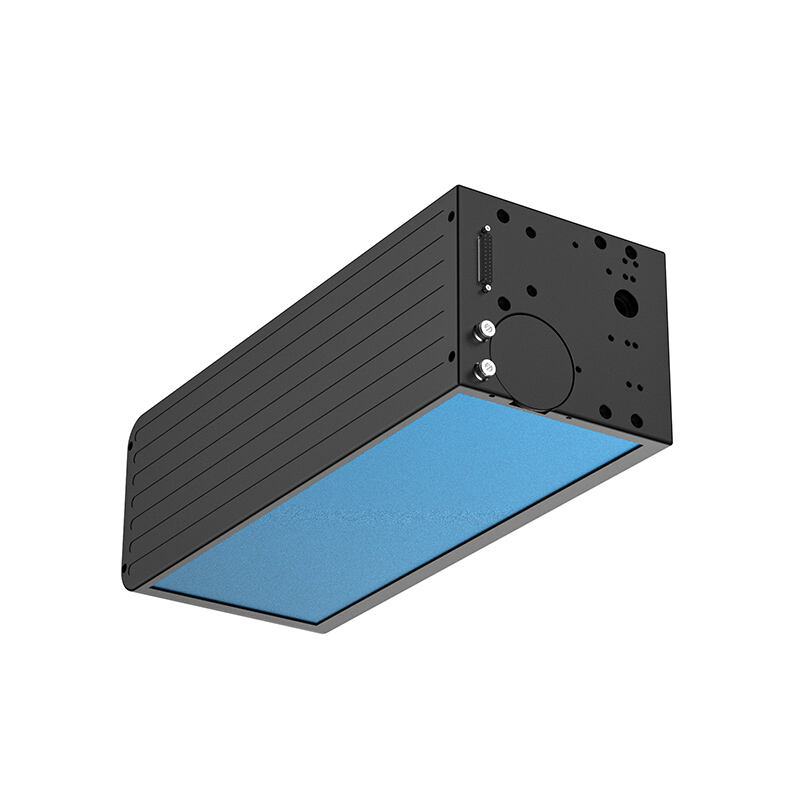

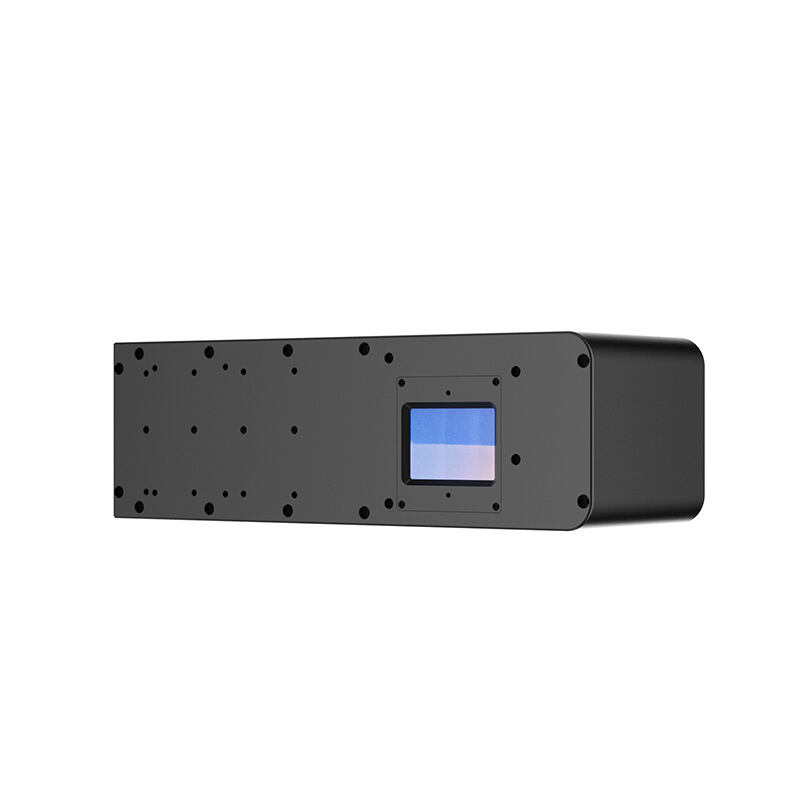

Přední 3D skenující galvo scanner s automatickým zaostřováním lze široce využít v oblastech vysoce náročného zpracování, jako je laserové přesné značení, reliéf, hluboké laserové gravírování, laserové řezání, laserové svařování atd., a to pro velkoformátové, víceúrovňové, šikmé, válcové, kulové a komplexní 3D povrchy.
Výhody produktu
● Integrace
Vysoce integrované zařízení s velkou stopou dvourozměrného skenu, rychlým dynamickým zaostřovacím modulem, předním optickým čočkovým systémem atd., kompaktní a stabilní konstrukce, přesná optická dráha, dobré utěsnění, elegantní vzhled a pohodlná instalace.
● Vysoká stabilita
Použití utěsněné stíněné konstrukce a víceúrovňového obvodu proti rušení poskytuje silnou odolnost proti interferencím.
● Vysoká přesnost
Využití pokročilého uzavřeného PID algoritmu, řídicí rozlišení 16 bitů, vysoká přesnost řízení a jemný efekt opracování.
● Vysoká linearita
Použití unikátní technologie kompenzace linearity zajišťuje dobré lineární vlastnosti v celém velkoformátovém značicím rozsahu.
● Bělení při nízké teplotě
Používá vysoce přesnou technologii fotoelektrických senzorů a pokročilou technologii automatické kompenzace teplotního driftu, má minimální nulový teplotní drift, ziskový teplotní drift a dlouhodobý teplotní drift.
Parametry produktu | |
Místo dopadu |
7-9 mm |
Apertura |
30 mm |
Typický úhel skenování |
±0,35 rad |
Nelinearita |
<0,5 mrad |
Chyba sledování |
0,55 ms |
1 % z celé škály [ms] |
1,1 ms |
Opakovatelnost (RMS) |
<5urad |
Teplotní drift zisku |
<100 ppm/K |
Nulový odklon |
<50 urad/K |
Dlouhodobá drift za &hodin (po 30 minutách předehřátí) |
<0,3 mrad |
Rychlost označování |
<3000mm/s |
Rychlost polohování |
<6000 mm/s |
Požadavky na výkon |
±15 V ss |
Vstupní signály |
Max. 10 A |
Digitální |
XY2-100 |
Analog |
±5V |
Provozní teplota |
25±10℃ |
Rozměry L x Š x V (mm) |
497x189x158 |
|
|
