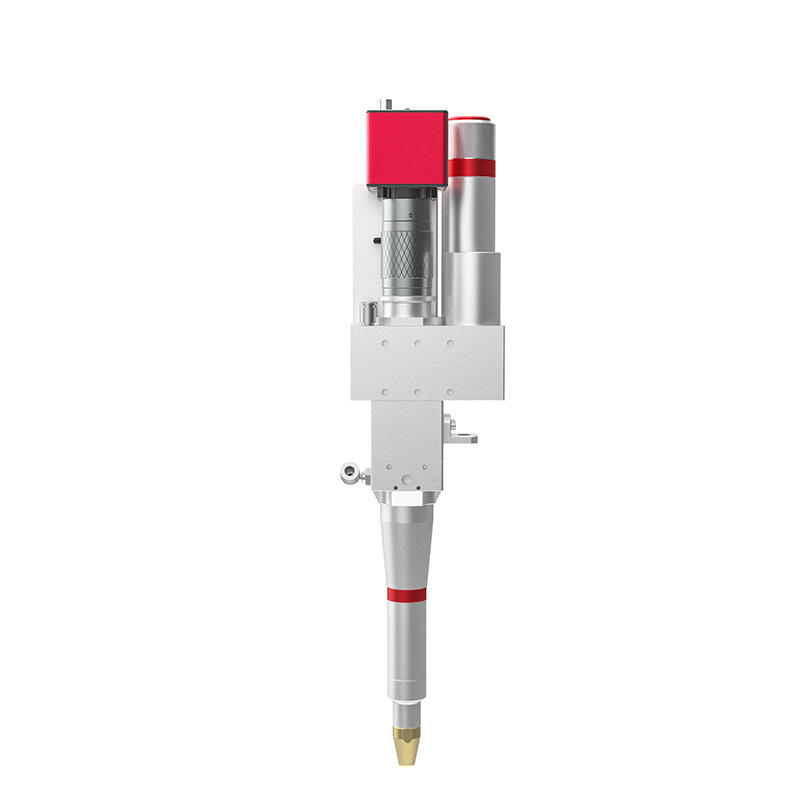

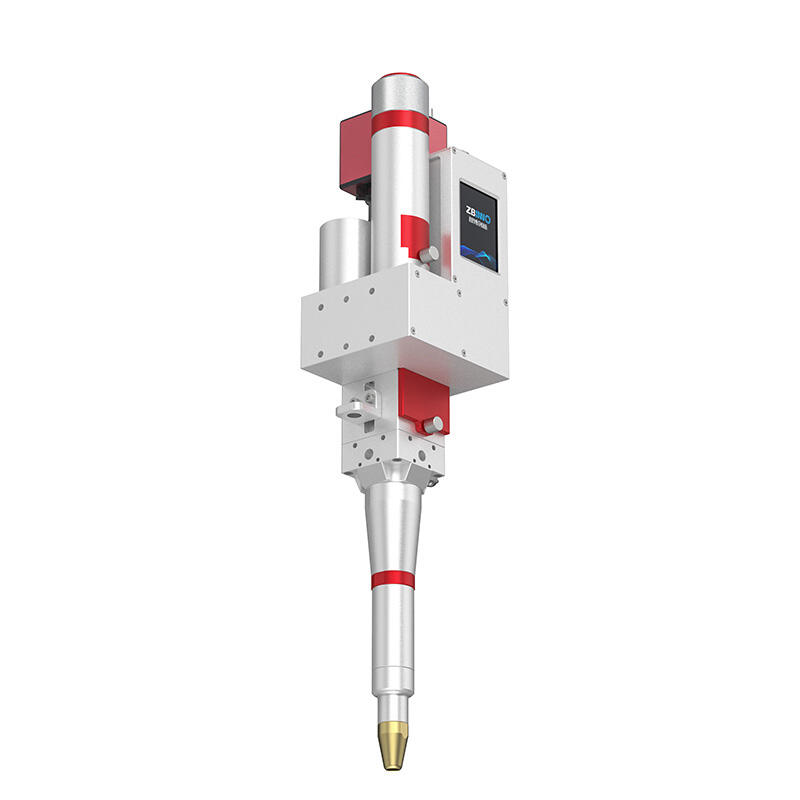

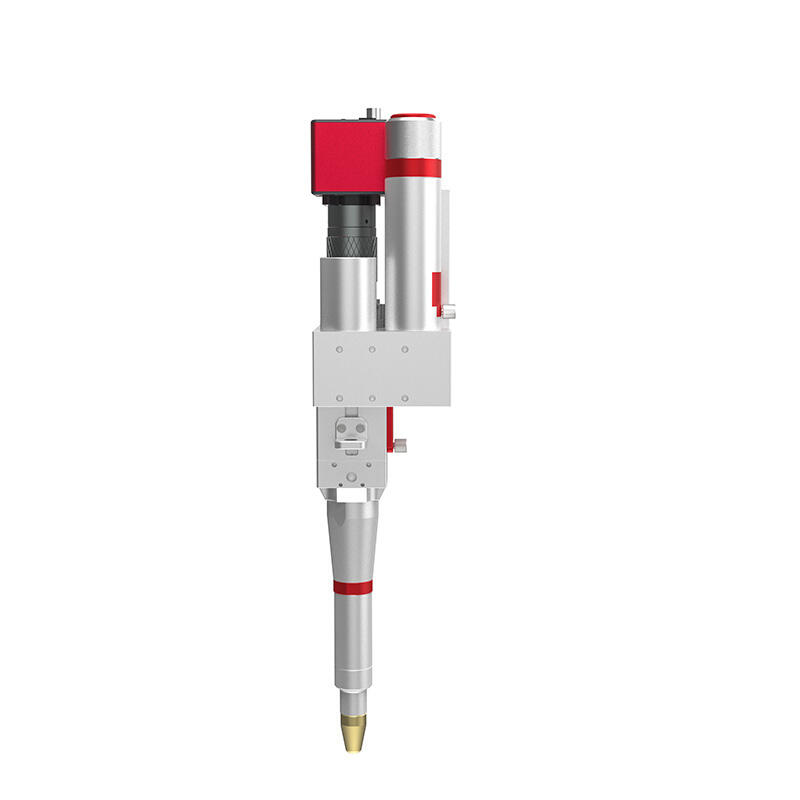

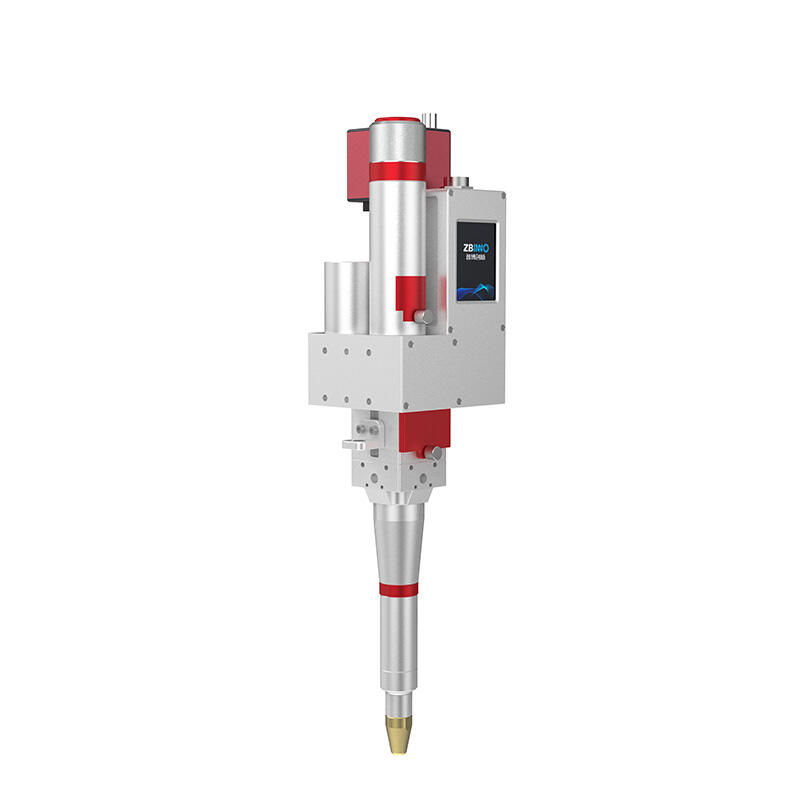

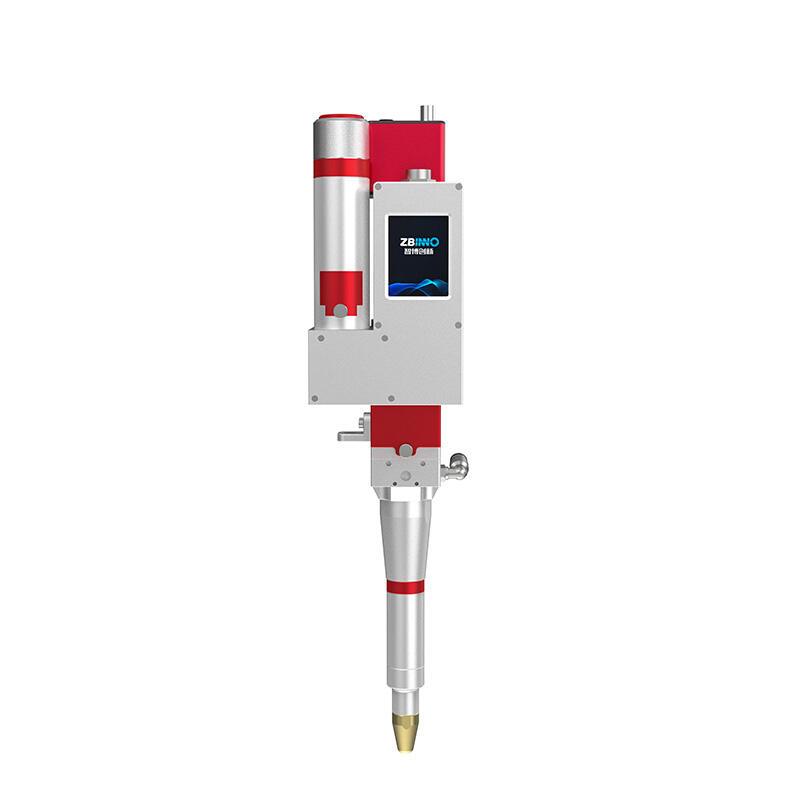

이 용접 헤드는 새로운 구조 설계와 고도로 통합된 드라이브 제어 터치 디스플레이 모듈을 채택하여 크기가 작고, 무게가 가볍며, 더 높은 수준의 통합이 가능합니다. 스윙 모드, 스윙 주파수 및 스윙 폭은 화면을 통해 직접 제어할 수 있습니다. 동시에 다양한 산업용 버스를 지원하여 상위 시스템의 원격 제어가 용이합니다. 협동 로봇 암과 같이 고부하 요구 조건을 갖춘 자동화 플랫폼에 특히 적합합니다.
제품 장점
● 새로운 디자인
· 새로운 구조 설계로 드라이브와 제어를 통합하였으며, 모터, 드라이브 및 스크린 설치 구조를 더욱 최적화하였습니다.
· 경량성, 컴팩트한 구조, 우수한 밀봉 성능 및 강력한 간섭 방지 능력의 장점을 결합하였습니다.
● 가벼운 무게
14mm의 개구부를 채택하고, 보호 렌즈, 콜리메이터 렌즈 및 초점 렌즈를 위한 일체형 서랍 구조를 적용하여 무게를 줄였으며, 다양한 코어 지름의 레이저와 최대한 호환됩니다.
● 강력한 기능
· Modbus RTU 버스가 표준 사양입니다.
· 동축, 에어 커튼, 사이드 액시스 에어 블로잉 옵션 제공.
· 고정 와이어 공급 브래킷 옵션 제공.
· 회전식 와이어 공급 메커니즘 옵션 제공.
· 2.4인치 저항식 터치 스크린.
· 5개의 스캔 트랙.
제품 매개변수 | |
레이저 인터페이스 |
Qbh |
레이저 파장 |
1030nm~1090nm |
레이저 파워 |
≤2000W |
초점 렌즈 |
F200/f250/f300 |
콜리메이팅 렌즈 |
F60 |
초점 렌즈의 스팟 지름 |
0.05~0.5mm |
냉각 방법 |
수냉식 |
가스 경로 |
지원 |
조명 |
옆면 |
용접 폭 |
≤5mm |
스윙 주파수 |
≤1000 Hz |
스윙 정확도 |
0.01 mm |
보호 가스 |
측면 블로잉/동축/에어나이프 |
제어 모드 |
통합된 |
전선 |
DB25 |
간섭 방지 |
강한 방해 저항성 |
HMI |
2.4 인치 터치 스크린 |
레이저 제어 |
지원되지 않습니다 |
자동화 |
지원되지 않습니다 |
스윙 모드 |
점/선/원/8 |
CCD 관찰 |
지원 |
작동 온도 |
+15℃ +35도까지 °C |
보관 온도 |
<80% 응결 없음 |
무게 |
1.7kg |
|
|
